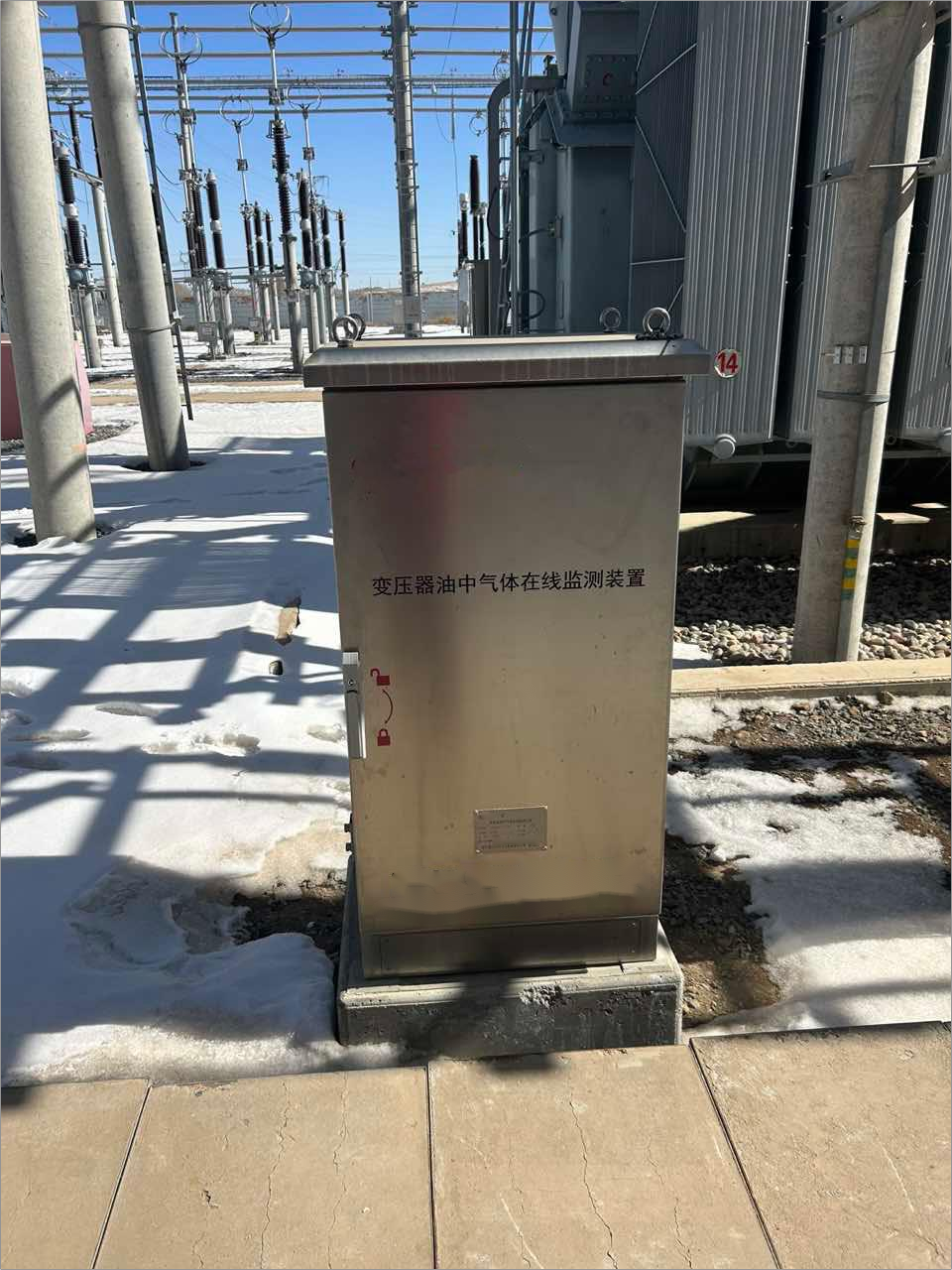

变压器油中气体在线监测装置
时间：2025-03-18 14:03 点击次数：
工作原理
油色谱在线监测系统主要由油气分离检测器、 色谱监测控制箱、 微机处理及诊断单元组成。一台主变压器对应一个油气分离检测器；微机处理、控制及诊断单元由单元信号处理及数字采样模板、通讯模板及工业计算机构成。 一台工控机能控制多台主变压器。由于含有不同化学健结构的碳氢化合物有着不同的热稳定性，所以绝缘油随着故障点温度的升高依次裂解生成烷烃、烯烃和炔烃。每一种烃类气体最大产生率都有一个特定的温度范围，故绝缘油在不同的故障性质下产生不同成份、不同含量的烃类气体，如出现电晕放电时主要是氢气，电弧放电时主要是乙炔，高温热点主要是乙烯。这些气体在绝缘油中饱和溶解度很大，所以有相当数量的气体溶于绝缘油中。用分析油中含气成份检测异常的方法，根据气体的组分和各种气体的含气量及其逐年的变化情况等，以判断故障的种类、部位和程度等。 色谱在线监测系统采样方式为模块方式，它采用工业RS485总线接口，检测信号在现场进行A/D转换，用数字信号将转换数据传送到主控室，消除了长距离传输耦合的干扰信号，电缆用量小，在控制箱与主机之间仅用一条电缆，所以施工简便，可靠性高，抗干扰能力强。 系统的气体检测采用了气相色谱原理。溶解在变压器油中的故障特征气体经气体采集器采集后，在内置微型气泵的作用下，进入电磁六通阀的定量管，定量管中的故障特征气体在载气作用下流过色谱柱，然后，气体检测器分别将六组分气体（H2、CO、CH4、C2H2、C2H6、C2H4)变换成电压信号。数据采集器将采集到的电压信号通过RS485上传给安装在控制室的数据处理器，数据处理器根据仪器的标定数据进行定量分析，计算出各组分和总烃的含量以及各自的增长率，再由故障诊断专家系统对变压器故障进行诊断，从而实现变压器故障的在线监测。这些方法的特点是能有效地判断出用电气试验不易确定的轻度故障、铁芯的局部事故之类的毛病；还可以在初期阶段就发现在缓慢发展的事故。它的特点是信息量充分，故障反映灵敏。
