CKZN型变压器充氮灭火装置

CKZN型变压器充氮灭火装置于与现有国内外同类技术相比，解决了充氮管路和排油管路的密封性问题，有效的防止了由密封问题引起的装置误动作，维修方便，具有良好的可靠性。

本装置适用于发电厂、变电站容量在2MVA以上大型油浸式电力变压器的灭火消防。装置集火灾探测、报警、灭火系统于一身，起动后可立即灭火，有效的防止火灾蔓延及复燃。

1、工作原理装置在同时接收到感温元件报警信号和重瓦斯报警信号后，可自动或手动启动消防，启动后，排油阀快速打开，将变压器油箱顶部热油迅速排出，释放压力，降低油位防止燃油溢出；同时控流阀关闭，切断油枕的补油通道。排油数秒后，氮气从油箱底部注入，强制热冷油交换，使油温迅速降至燃点以下；同时氮气覆盖油面，降低氧气浓度，使油面的明火在60s内迅速熄灭。之后氮气被连续注入油箱至少10min以上，使变压器充分冷却，防止复燃。
2、适用范围（1）新建、扩建、改建的发电厂或变电站中的油浸式电力变压器。（2）正在使用中的电力变压器消防装置的改造。
3、运行环境电源：控制柜220V.DC消防柜220V.AC500W（加热时）工作环境：气温–40℃~50℃相对湿度：小于90%（约25℃时）
4、技术指标(1)充氮开始至灭火时间：<60s(2)连续充氮搅拌时间：≥10min
5、技术参数(1)控流阀a、控流阀通径：DN80b、控流阀动作流量：（90-120）L/minc、控流阀动作时间：≤1s(2)感温元件动作温度：93℃(3)氮气额定压力：14~15MPa(4)控制电源：DC220V(5)消防柜a、外形尺寸(宽×深×高)：1200×500×2250（mm）b、重量：约500千克(6)控制柜外形尺寸（宽×深×高）：800×600×2360（mm）
6、性能特点(1)集火灾探测、报警、灭火系统于一身，装置起动后可立即灭火。(2)操作简便,能在变压器运行状况下做模拟动作试验。(3)密封性好，可靠性高。(4)易于设计、选址及安装，土建工作量小。(5)无需水源，不污染环境。

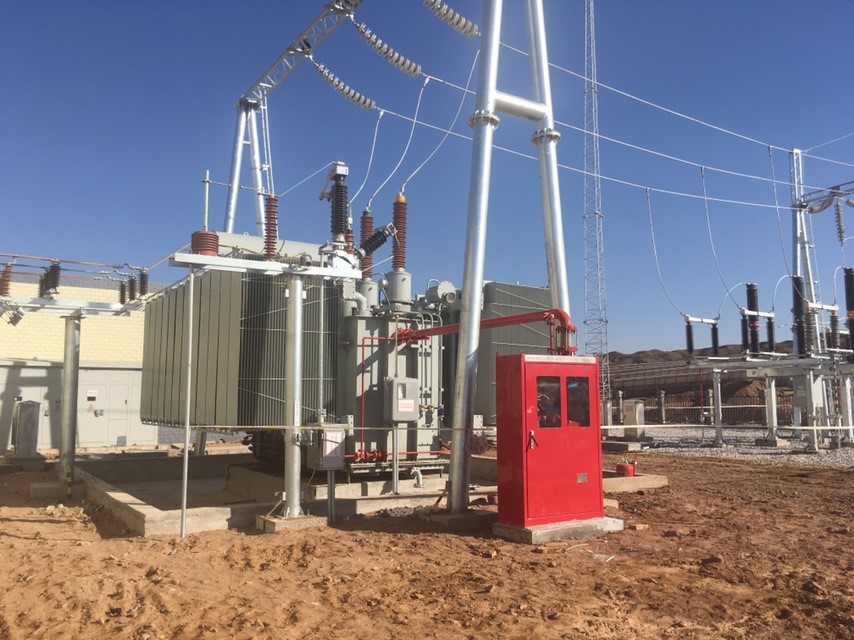

7、装置结构及作用充氮灭火装置由感温元件、控流阀、消防柜和控制柜四部分组成，装置与变压器相互之间用管道和电缆连接。感温元件：安装在变压器油箱顶部易着火的部位，着火时发出接点信号。控流阀：安装在瓦斯继电器与油枕之间的水平管道上，可在变压器油箱破裂溢油或发生火灾排油时自动切断补油通道。消防柜：安装在变压器附近，是排油充氮的执行部件。控制柜：安装控制室内，提供工作状态信号指示、报警信号输出及启动控制。
